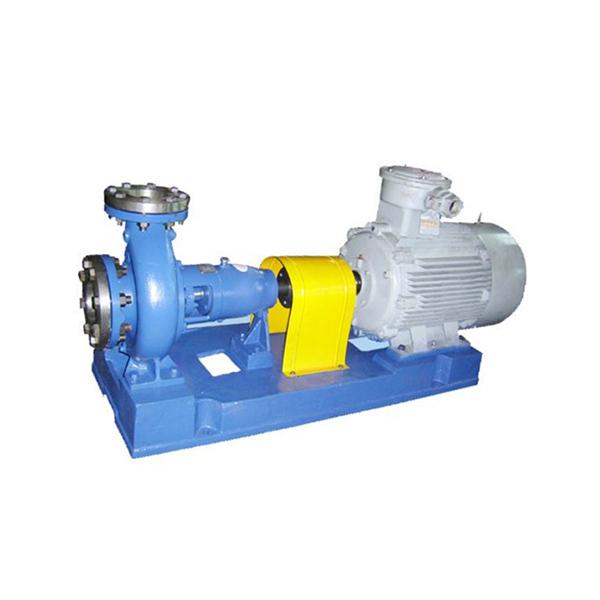

簡介：CZ型化工流程泵是引進國外先進技術生產的產品。該泵是臥式、單級、單吸離心泵，是目前國內較先進泵種之一。該型泵可輸送各種溫度和濃度的硝酸、硫酸、鹽酸和磷酸等無機酸和有機酸；各種溫度和濃度下的氫氧化鈉和碳酸鈉等堿性溶液、各種鹽溶液；各種液態石油化工產品、有機化合物，以及其他有腐蝕的液體。

CZ型化工流程泵與介質接觸的部件常用0Cr18Ni9,1Cr18Ni9,0Cr18Ni9Ti,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,40Cr, 蒙乃爾,1Cr18Ni12Mo2Ti,Ti(鈦), 00Cr17Ni12Mo2Ti,哈氏B合金,0Cr25Ni20,F5系列合金,20合金鋼, 0Cr25Ni6Mo3Cu2Mn2Si等材質，軸封采用單、雙端面機械密封或軟填料密封,用戶可以根據實際工況選定。

應用：煉油廠；

化學和石油化學工業；

煤加工工業；

造紙、紙漿液；

制糖業等。

性能范圍：流量Q        6~2000m3/h

      揚程H        3~1160m

      出口直徑DN   32~300mm

        工作壓力      ~2.5MPa

        工作溫度     -80~300℃

泵型號意義說明：

結構特點：CZ型系列泵泵體為腳支撐，可以承受來自外界載荷直接傳給基礎。軸承潤滑方式為稀油潤滑，由恒位油杯控制油位，充分保證軸承在良好潤滑狀態下工作，使軸承具有較佳使用壽命。葉輪為半開式葉輪，由背葉片或平衡孔平衡軸向力，殘余軸向力由軸承平衡。部份泵體設計成雙軸封根據使用情況的不同，可采用動力密封和雙機封，可以采用內沖洗、自沖洗、外沖洗對機械密封進行沖洗和冷卻。軸承深溝球軸承、圓柱滾子軸承和角接觸球軸承，分別配有輕軸和重軸，以滿足不同載荷的需要。CZ系列泵42種型號只需8種軸承架，通用性強標準化程度高，且結構緊湊合理，外觀質量好。聯軸器為爪型、柱銷型 、膜片型等供用戶選擇。膜片可分裝式，維修時無須拆卸管路和電機，可自由拆卸軸承架、軸、密封箱體、葉輪組件等。泵的入口法蘭水平吸入，出口法蘭垂直向上。從電機端看，泵軸順時針旋轉。

性能參數表

用戶使用時應嚴格注意

一、            應往軸承箱內加注潤滑油，油量應控制于油窗中間水平面。

二、            開車前用手盤動聯軸器，有無在安裝過程中產生卡死現象如有碰擦異常應予消除。

三、            起動前先接通冷卻沖洗液，停車時應先停車再關閉冷卻沖洗液。

四、            冷卻沖洗液必須是干凈的不結垢的軟水，因此對新安裝的管路和儲蓄罐應沖洗干凈。防止有固體物質進入機械密封影響密封效果和壽命。易結垢的水質會堵塞冷卻沖洗液通路。同樣會影響密封的使用效果和壽命。

五、            用冷凝水作密封沖洗液效果是理想的，溫度<85℃。

六、            冷卻沖洗液的壓力為0.1~0.3MPa，流量為0.63m3/h，流量過小會影響密封的使用壽命。

故障排除方法和訂貨須知

訂貨須知

    輸送介質性質

泵的性能參數                  液體名稱、成份

流量                                               使用溫度及溫度變化范圍

揚程                           粘度

進口壓力                       比重

出口壓力                       飽和蒸汽壓力（在使用溫度下）

NPSHa值                       濃度

                                PH值

泵的結構                       所含固體顆粒名稱、大小、比重、含量

泵過流部分材料                                有無析出結晶

密封形式                        電動機

出口方向                        形式、轉速、電壓、周波

口徑                            備件、特殊附件

法蘭規格                        特殊要求
